Ogniwo paliwowe — definicja, zasada działania i produkcja wodoru

Poznaj ogniwa paliwowe: definicja, zasada działania i metody produkcji wodoru (elektroliza, reformowanie). Zastosowania, korzyści i wpływ na gospodarkę wodorową.

Autor: Leandro Alegsa

04-03-2026

Ogniwo paliwowe wytwarza energię elektryczną wykorzystując energię uwalnianą podczas reakcji mieszania paliwa z powietrzem. W wyniku tej reakcji powstaje przede wszystkim woda, a w przypadku użycia paliw zawierających węgiel – także dwutlenek węgla. Najczęściej stosowanym paliwem dla ogniw paliwowych jest wodór, który w reakcji z tlenem z powietrza wytwarza wyłącznie wodę. Ogniwa paliwowe można porównać do akumulatora stale zasilanego paliwem – nie „rozładowują się”, o ile doprowadzany jest do nich paliwo i utleniacz. Z tego powodu ogniwa paliwowe odgrywają ważną rolę w rozwoju gospodarki wodorowej.

Budowa i zasada działania

Typowe ogniwo paliwowe składa się z trzech podstawowych elementów: anody, katody i elektrolitu. Na anodzie następuje utlenianie paliwa (np. rozkład cząsteczek wodoru na protony i elektrony), protony przechodzą przez elektrolit do katody, natomiast elektrony płyną przez zewnętrzny obwód elektryczny, dostarczając energię elektryczną. Na katodzie protony, elektrony i tlen łączą się, tworząc wodę. W uproszczonej formie reakcję można zapisać jako: 2 H2 + O2 → 2 H2O.

Kluczowymi dodatkowymi elementami są katalizatory (najczęściej platyna w ogniwach niskotemperaturowych), membrany (w ogniwach typu PEM – proton exchange membrane) oraz systemy zarządzania paliwem i gorącymi gazami. W zależności od konstrukcji i materiałów ogniwa różnią się temperaturą pracy, odpornością na zanieczyszczenia paliwa i rodzajem możliwego paliwa.

Główne typy ogniw paliwowych

PEMFC (proton exchange membrane) – niskotemperaturowe, szybkie uruchamianie, stosowane w samochodach i przenośnych źródłach zasilania.
SOFC (solid oxide fuel cell) – wysokotemperaturowe (600–1000 °C), bardzo wydajne, mogą pracować na gazie syntezowym lub bezpośrednio na gazie ziemnym.
AFC (alkaline fuel cell) – stosowane m.in. w aplikacjach kosmicznych, wrażliwe na CO2.
MCFC (molten carbonate) – pracują w wysokich temperaturach, nadają się do większych instalacji stacjonarnych.
DMFC (direct methanol fuel cell) – wykorzystują metanol jako paliwo bezpośrednio.

Zalety i ograniczenia

Zalety: wysoka sprawność konwersji chemicznej na elektryczną (zwłaszcza w kogeneracji), niska emisja zanieczyszczeń przy użyciu wodoru, cicha praca, modułowość i skalowalność.
Ograniczenia: koszty materiałów (np. platyna), degradacja membran i katalizatorów, wymagania dotyczące czystości paliwa, wyzwania związane z magazynowaniem i dystrybucją wodoru.

Produkcja wodoru

Cząsteczki wodoru występują w wielu związkach, np. w metanie, w wodzie czy w biomasie, ale we wszystkich przypadkach do jego wydzielenia potrzebna jest pewna ilość energii. Istnieją dwa powszechnie stosowane sposoby jego pozyskania:

reformowanie parowe (steam methane reforming, SMR) – oddzielenie wodoru od paliw kopalnych (np. gazu ziemnego). Proces ten jest wydajny, ale w klasycznej wersji towarzyszy mu emisja dwutlenku węgla, chyba że zastosuje się wychwytywanie i magazynowanie CO2 (CCS);
wydobycie z wody w procesie elektrolizy – rozkład wody na tlen i wodór za pomocą prądu elektrycznego. Jeśli prąd pochodzi z odnawialnych źródeł, np. słonecznej czy wiatrowej energii, produkowany wodór jest praktycznie bezemisyjny.

Wodór można też uzyskać z biogazu lub poprzez zgazowanie biomasy i węgla (procesy te mają różne profile emisji). Wydzielanie wodoru z paliw kopalnych powoduje emisję CO2, natomiast produkcja z odnawialnych źródeł albo z biogazu może być neutralna lub niskoemisyjna, w zależności od procesu i bilansu energetycznego. W kontekście globalnym ważne jest rozróżnianie „kolorów” wodoru (np. zielony, niebieski, szary) – określających źródło i ślad węglowy produkcji.

Magazynowanie i transport wodoru

Wodór można magazynować i transportować na kilka sposobów: jako sprężony gaz pod wysokim ciśnieniem, jako ciekły wodór w niskiej temperaturze, chemicznie związany w nośnikach (np. amoniak, płynne nośniki organiczne – LOHC) lub przesyłany w specjalnych rurach i w formie hydridów. Wodór ma dużą gęstość energetyczną na jednostkę masy, ale niską gęstość objętościową, co stawia wyzwania przed magazynowaniem i logistyką.

Zastosowania

transport: samochody osobowe, autobusy, ciężarówki i pociągi z ogniwami paliwowymi;
instalacje stacjonarne: zasilanie budynków, centra danych, systemy kogeneracyjne (elektryczność + ciepło);
awaryjne i przenośne źródła zasilania;
przemysł: surowiec lub paliwo w procesach hutniczych, chemicznych i rafineryjnych.

Bezpieczeństwo i środowisko

Wodór jest łatwopalny i ma niską granicę zapłonu, więc wymaga odpowiednich procedur bezpieczeństwa (czujniki wycieków, wentylacja, zabezpieczenia instalacji). Przy dobrej technice użytkowania i projektowaniu instalacji ryzyka są zarządzalne. Środowiskowe korzyści wynikają głównie z użycia elektrolizy zasilanej energią odnawialną – wówczas ogniwa nie emitują zanieczyszczeń ani CO2 podczas pracy.

Perspektywy

Ogniwa paliwowe i produkcja wodoru mają potencjał do znaczącego ograniczenia emisji w sektorach trudno dekarbonizowalnych (transport ciężki, procesy przemysłowe). Wyzwania to obniżenie kosztów, rozwój infrastruktury do produkcji i dystrybucji niskoemisyjnego wodoru oraz zwiększenie trwałości i dostępności materiałów (np. ograniczenie użycia drogich metali szlachetnych). Skala i opłacalność będą rosły wraz z dalszą elektryfikacją źródeł odnawialnych i inwestycjami w technologie magazynowania energii.

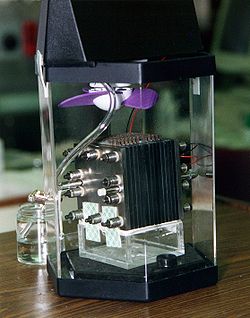

Bezpośrednie ogniwo paliwowe na metanol. Rzeczywisty stos ogniw paliwowych to warstwowa struktura dwusześciokątna w środku obrazu.

Jak przetwarzać energię

Woda jest molekułą, która składa się z jednego atomu tlenu i dwóch atomów wodoru. Potrzebuje energii, aby rozdzielić wodę na tlen i wodór, a energia jest uwalniana, gdy są one z powrotem złożone razem jako woda. Ogniwo paliwowe składa wodór i tlen z powrotem razem w sposób uwalniający energię w postaci energii elektrycznej.

Paliwo (źródło energii, zwykle wodór) i powietrze (które zawiera tlen) są umieszczone po przeciwnych stronach ogniwa paliwowego. W środku ogniwa paliwowego znajduje się "ekran", zwany elektrolitem, umieszczony pomiędzy dwoma metalowymi płytami, zwanymi elektrodami, który utrzymuje paliwo i powietrze oddzielnie. Różne rodzaje ogniw paliwowych otrzymują swoje nazwy w zależności od tego, jaki rodzaj sita jest używany do oddzielania paliwa i powietrza. Ekran przepuszcza tylko określone naładowane molekuły, zwane również jonami.

Aby tworzyć jony, elektrony muszą być przenoszone z jednej strony układu na drugą. Elektrony są oddzielane od paliwa przez metalową płytkę po stronie paliwa i muszą przejść na stronę powietrza, aby zakończyć reakcję. Ponieważ ekran nie przepuszcza elektronów, przechodzą one przez osobny przewód, do drugiej metalowej płytki po stronie powietrza. Przemieszczanie się elektronów tworzy prąd elektryczny (elektryczny). Przewód jest miejscem, w którym można wykorzystać prąd elektryczny. Na przykład, drut może być przecięty na pół, a pomiędzy dwoma połówkami może być podłączona żarówka.

W międzyczasie jony przechodzą przez ekran i reagują z molekułami (już po drugiej stronie) i elektronami (które przeszły przez przewód, oddając energię do zasilania elektroniki) po drugiej stronie. Tworzy się woda (oraz, w zależności od rodzaju paliwa, czasami inne produkty), którą wydostają się przez rurę wydechową.

Wydajność

Ogniwa paliwowe wytwarzają energię elektryczną poprzez połączenie tlenu i wodoru. Wydajność jest bardzo dobra (około 40%-70%). Mają one maksymalną sprawność 83%, jeśli podczas reakcji wykorzystywane jest ciepło spalin. Ponadto, ogniwa paliwowe mogą wykorzystywać różne paliwa, na przykład gaz ziemny, metanol, LPG (gaz płynny), benzynę, naftę itp.

Cechy charakterystyczne

Niektóre rodzaje ogniw paliwowych wytwarzają tylko wodę, co oznacza brak zanieczyszczeń. Większość typów ogniw paliwowych powoduje znacznie mniejsze emisje niż klasyczne ("kaloryczne") wytwarzanie energii elektrycznej. Mogą one zużywać te same rodzaje paliwa co klasyczne agregaty prądotwórcze, na przykład silniki Diesla, ale są mniej więcej dwa razy bardziej wydajne, co oznacza, że mogą wytwarzać tę samą ilość energii przy użyciu o połowę mniejszej ilości paliwa, a tym samym co najmniej o połowę mniej zanieczyszczeń. Ponadto stosowanie ogniw paliwowych z bezpośrednią konwersją wiąże się z mniejszym ryzykiem wytwarzania emisji wtórnych, takich jak NOx, SOx i cząstki stałe, które są ubocznymi skutkami spalania, przyczyniają się do globalnego ocieplenia i są znane jako zanieczyszczenia spełniające kryteria.

Ogniwa paliwowe są bardzo ciche. Nie mają one żadnych ruchomych części poza niektórymi wentylatorami do przemieszczania powietrza i pompami do przemieszczania wody, co oznacza, że bardzo rzadko wymagają one naprawy, jednak niektóre duże ogniwa paliwowe wykorzystywane do zasilania takich rzeczy jak budynki mogą być dość delikatne.

Ze względu na bardzo niską emisję zanieczyszczeń, ogniwa paliwowe są często stosowane w pojazdach poruszających się wewnątrz budynków, takich jak wózki widłowe. Ponieważ są bardzo ciche, stosuje się je na niektórych wojskowych okrętach podwodnych, aby uniknąć ich wykrycia. Paliwo jest wykorzystywane bardziej wydajnie, co oznacza, że ogniwa paliwowe mogą pracować dłużej bez konieczności dostarczania nowego paliwa. Dzięki temu można je stosować w miejscach trudno dostępnych, takich jak stacje meteorologiczne lub badawcze, statki kosmiczne czy bazy wojskowe.

Ponieważ statki kosmiczne są wystrzeliwane przy użyciu rakiet zawierających czysty wodór i tlen, elektryczność na pokładzie jest wytwarzana przy użyciu bardzo wydajnych ogniw paliwowych, które mogą wykorzystywać te paliwa. Dodatkowo, ogniwa paliwowe na statkach kosmicznych wytwarzają na wydechu czystą wodę, która może być dalej wychwytywana i wykorzystywana jako woda pitna dla astronautów, co oznacza, że absolutnie nic się nie marnuje.

Rodzaje ogniw paliwowych

Ogniwa paliwowe można sklasyfikować według typu sita wewnętrznego (elektrolit). Na przykład, ogniwa paliwowe z kwasem fosforowym są przeznaczone do pracy w niskich temperaturach. Stosuje się je w telefonach komórkowych i zasilaczach samochodowych, które wymagają dużych prądów, ponieważ jest znacznie bezpieczniejsze. Zasadowe ogniwa paliwowe zawierają zazwyczaj wodorotlenek potasu (KOH). Metanolowe ogniwa paliwowe stosowane są w procesie elektrochemicznej reakcji metanolu. Ten typ ogniwa paliwowego jest lepszym wyborem dla prostszego systemu. Jednak metanolowe ogniwa paliwowe mają niską gęstość wyjściową, ponieważ jego szybkość reakcji jest niewielka.

Niektóre ważne rodzaje ogniw paliwowych to:

Ogniwa paliwowe z kwasem fosforowym (PAFC) - Ogniwa paliwowe z kwasem fosforowym są obecnie dostępne w sprzedaży. Są to najczęściej stosowane ogniwa paliwowe do skojarzonego wytwarzania ciepła i energii elektrycznej.
Ogniwa paliwowe z membraną Proton Exchange (PEM) - Te ogniwa paliwowe pracują w stosunkowo niskich temperaturach (około 175°F), mają wysoką gęstość mocy, mogą szybko zmieniać swoją moc, aby sprostać zmianom zapotrzebowania na moc, i są odpowiednie do zastosowań, takich jak w samochodach, gdzie wymagany jest szybki rozruch. Wszystkie komercyjne pojazdy z ogniwami paliwowymi używają tego typu ogniw. Wadą tych ogniw paliwowych jest to, że wymagają one wysokiej czystości wodoru, którego produkcja jest kosztowna.
Ogniwa paliwowe z roztopionym węglem (MCFC) - Te ogniwa paliwowe pracują w bardzo wysokich temperaturach, które pozwalają na przekształcenie bardziej złożonych paliw, takich jak gaz ziemny, w paliwo wodorowe do wykorzystania przez samo ogniwo. Ich uruchomienie i wyłączenie trwa kilka godzin, dlatego też są one używane tylko w zastosowaniach, w których mogą pracować w sposób ciągły, jak np. zasilanie stacjonarne dla dużych budynków/ przedsiębiorstw.
Mikrobiologiczne ogniwo paliwowe (MFC) - Ogniwo paliwowe wykorzystujące mikroorganizmy oddechowe do konwersji substratów organicznych w energię elektryczną, wykorzystując reakcje redukcjiutleniania.

Aplikacje

Ogniwa paliwowe mają wiele zastosowań - główni producenci samochodów pracują nad komercjalizacją samochodów z ogniwami paliwowymi. Toyota i Honda wydały odpowiednio Mirai i Clarity. Ogniwa paliwowe napędzają autobusy, łodzie, pociągi, samoloty, skutery, wózki widłowe i rowery. Ogniwa paliwowe zasilają automaty sprzedające, odkurzacze i znaki drogowe na autostradach. Przewidziane są miniaturowe ogniwa paliwowe do telefonów komórkowych, laptopów i przenośnych urządzeń elektronicznych. Szpitale, centra kart kredytowych, posterunki policji i banki wykorzystują ogniwa paliwowe do zasilania swoich obiektów. Oczyszczalnie ścieków i wysypiska śmieci wykorzystują je do przetwarzania produkowanego przez siebie metanu na energię elektryczną. Ogniwa paliwowe są od dawna stosowane w przestrzeni kosmicznej. Firmy telekomunikacyjne używają ogniw paliwowych przy telefonach komórkowych, radiu i wieżach 911.

Pytania i odpowiedzi

P: W jaki sposób ogniwo paliwowe generuje energię elektryczną?

O: Ogniwo paliwowe generuje energię elektryczną poprzez mieszanie paliwa z powietrzem i wywoływanie reakcji, która uwalnia energię, tworząc wodę i czasami dwutlenek węgla.

P: Jakie paliwo jest najczęściej wykorzystywane w ogniwach paliwowych?

O: Najpopularniejszym paliwem stosowanym w ogniwach paliwowych jest wodór.

P: Czym ogniwo paliwowe różni się od baterii?

O: Ogniwo paliwowe różni się od akumulatora tym, że jest stale zasilane paliwem, więc nigdy się nie wyczerpie, o ile dostępna jest wystarczająca ilość paliwa.

P: Czym jest gospodarka wodorowa?

O: Gospodarka wodorowa odnosi się do wykorzystania wodoru jako źródła paliwa w celu zmniejszenia zależności od paliw kopalnych.

P: Jak produkowany jest wodór?

Wodór może być produkowany w procesie zwanym reformingiem parowym lub pozyskiwany z wody w procesie zwanym elektrolizą.

P: Co się dzieje, gdy wodór jest oddzielany od paliw kopalnych?

O: Gdy wodór jest oddzielany od paliw kopalnych, uwalniany jest dwutlenek węgla.

P: Czy wodór może być produkowany w sposób, który nie emituje żadnych szkodliwych substancji?

O: Tak, jeśli energia wykorzystywana do produkcji wodoru pochodzi ze źródeł odnawialnych, takich jak energia słoneczna lub wiatrowa, produkowany wodór jest nieszkodliwy, ponieważ nie są uwalniane żadne emisje. Wodór można również oddzielić od odnawialnego biogazu, co oznacza, że emitowany węgiel nie jest pochodzenia kopalnego, a zatem jest częścią naturalnego cyklu węglowego.
